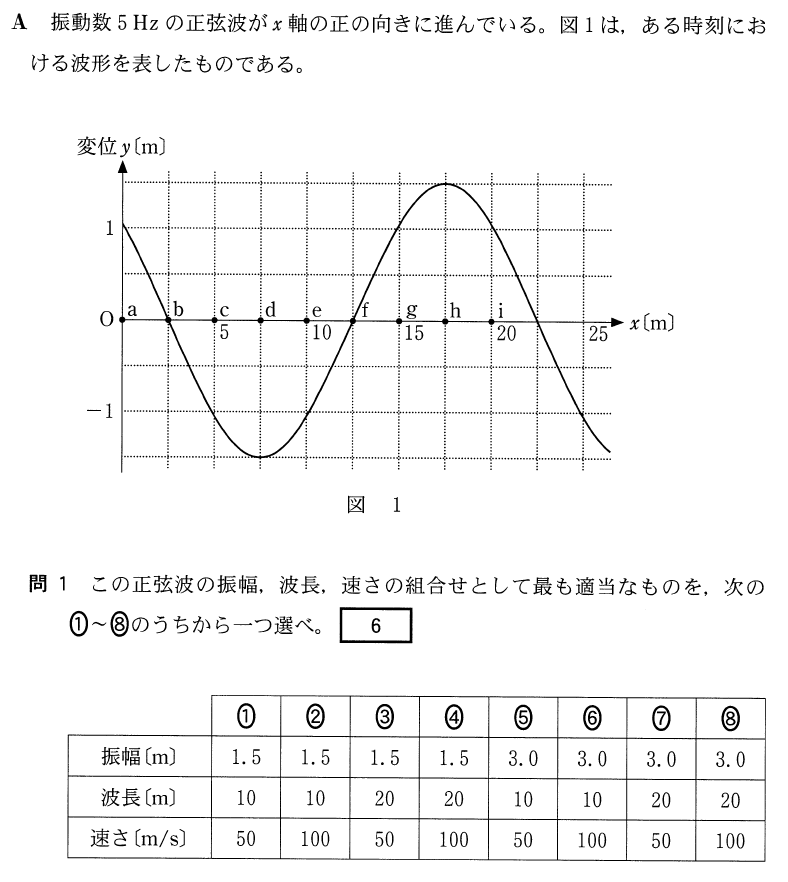

センター2016物理基礎追試第2問A「波のグラフ」

2Bt-A-1

物理が苦手な文子
グラフを読み取る問題ね。

物理が得意な秀樹
まずは振幅はいくつかな?

物理が苦手な文子
えっと、確か真ん中の線からの山の高さだったと思うので、1.5mよね。谷の底から山の頂上までじゃないわよね。



2Bt-A-8

物理が得意な秀樹
そうだね。そこが間違いやすいポイントだよね。だから選択肢も1.5mと3.0mの2種類が用意されているんだね。振幅は1.5mだ。じゃあ、次は波長だね。

物理が苦手な文子

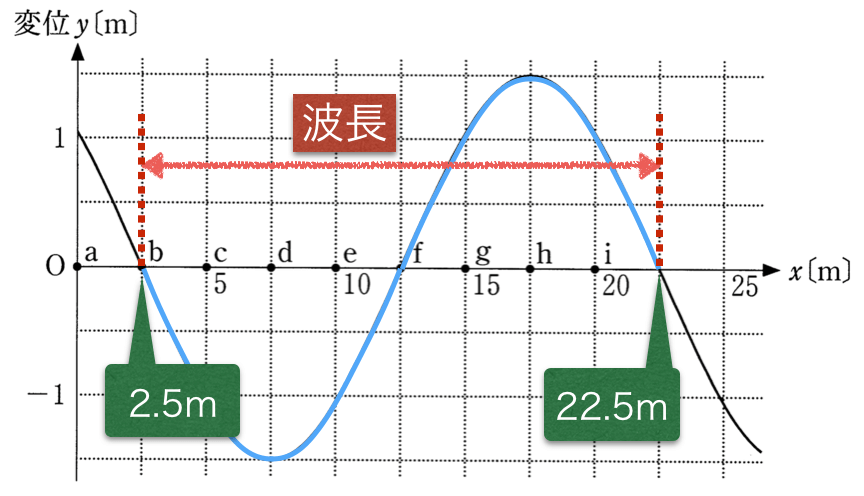

波長は、ちょっと目盛りが読みにくいけど、わかりやすいポイントでいうと、x=2.5mから22.5mまでが波長よね。つまり、22.5-2.5=20mね。

2Bt-A-9



物理が得意な秀樹
そうだね。あとは速さだ。

物理が苦手な文子
グラフからすぐには波長は出せないけど、波のところではv=f\lambdaを良く使うのでこの式で計算かな。問題文からf=5Hz、さっき求めた波長\lambda=20mだから、

    \begin{eqnarray*}v&=&f\lambda\\&=&5\times 20\\&=&100{\rm m/s}\end{eqnarray*}

物理が得意な秀樹
正解!以上をまとめると、④だね。次は問2だ。

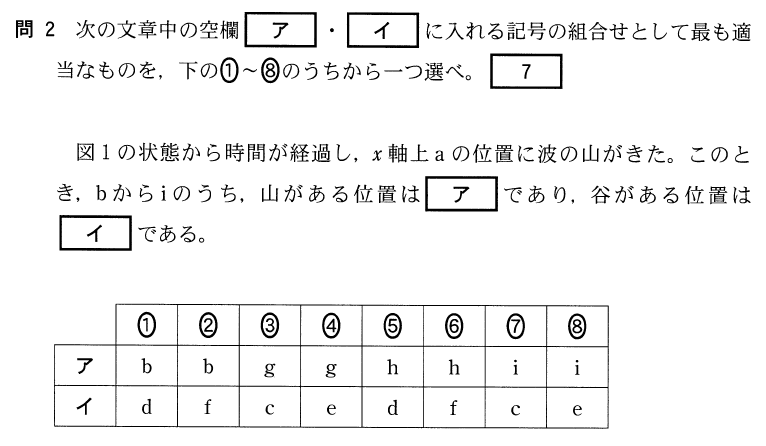

2Bt-A-2

物理が苦手な文子
グラフを描けば分かるかな。

物理が得意な秀樹

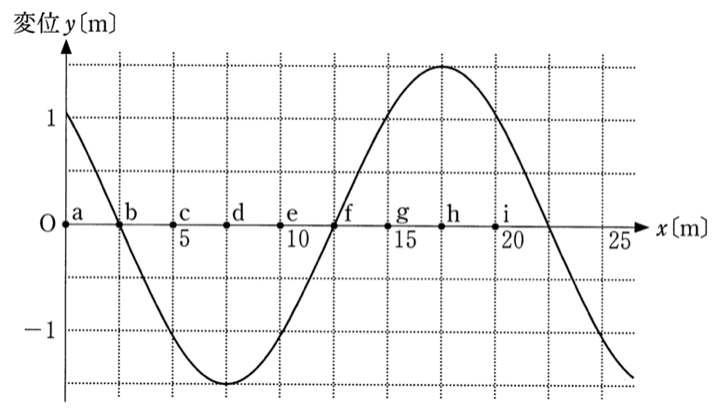

そうだね。aの位置に山が来るようにグラフを描けばいいね。描けるかな。

2Bt-A-3

物理が苦手な文子

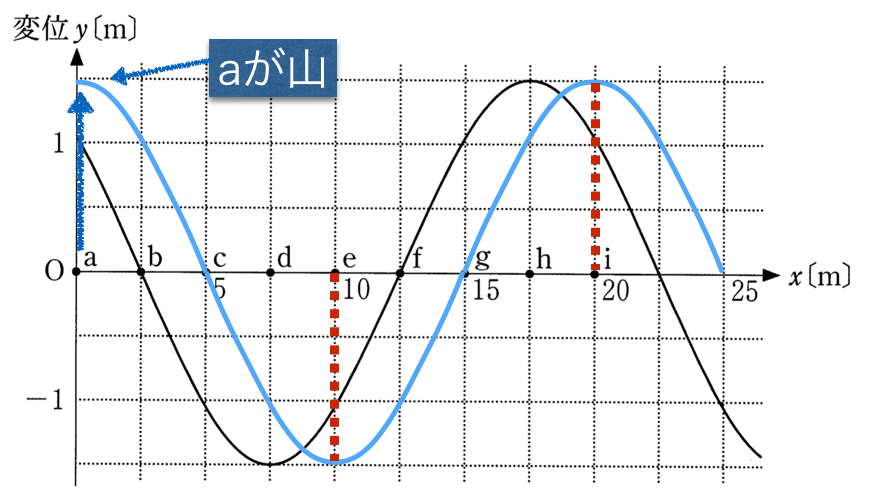

ここに描き込めばいいのね。こんな感じかな。

2Bt-A-10

物理が得意な秀樹
きれいに描けたね。図を見て分かるように、山は「i」で谷は「e」だね。答えは⑧だ。
