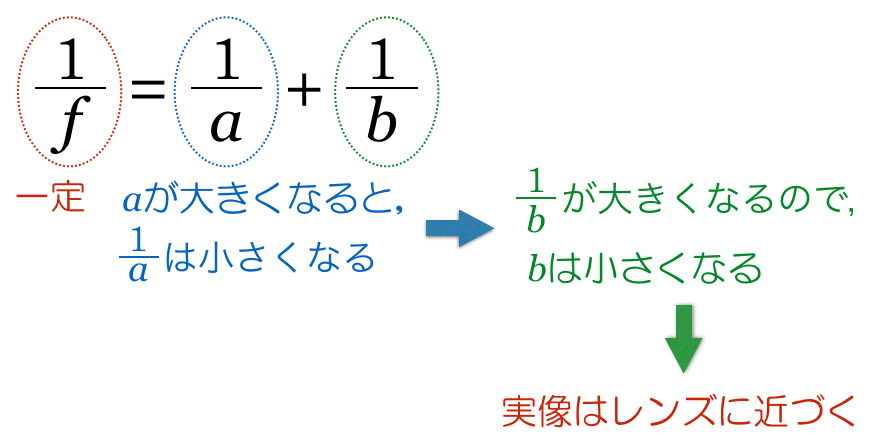

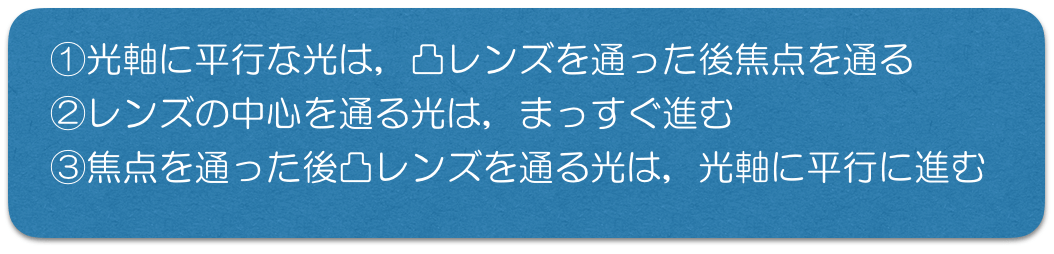

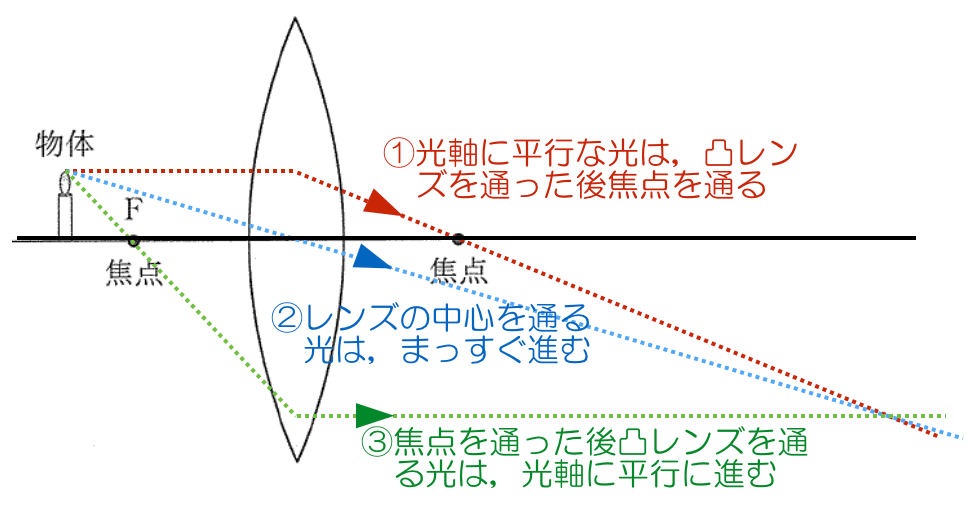

センター2017物理第1問 問4「凸レンズによる実像」 センター試験の問題で「物理」を学ぼう! 2017.06.232017.08.27 スポンサーリンク 目次 ■まずは作図■aが大きくなるとbはどうなるのか ■まずは作図 物理が苦手な文子 凸レンズの問題ね。 物理が得意な秀樹 この問題では作図をする必要はないけど,練習のためにも作図をしてみようか。図があった方が分かりやすいし。 物理が苦手な文子 作図って,教科書に載っている図を描くっていうことね。 物理が得意な秀樹 そうだね。教科書には必ず載ってるね。この問題の「物体」はろうそくだと思うけど,ろうそくの先端から出た光がどう進むかを描くんだね。ポイントは, 物理が苦手な文子 言葉で書くとややこしいけど,確かこんな図よね。 物理が得意な秀樹 すばらしい!問題文にある「実像」はどうなるかな? 物理が苦手な文子 作図した3本の線の交点がろうそくの実像の先端になるのよね。つまり,こんな感じ。 物理が得意な秀樹 ということは,最初の選択肢の「正立」か「倒立」かはどっちかな? 物理が苦手な文子 明らかにろうそくはひっくり返っているので,「倒立」ね。 物理が得意な秀樹 そうだね。実像は必ず倒立になるんだよね。これは凹面鏡でできる実像も倒立になるんだ。じゃあ次はろうそくをレンズから遠ざけるとどうなるかだね。 ■aが大きくなるとbはどうなるのか 物理が苦手な文子 図の,,焦点距離の関係はこうよね。 物理が得意な秀樹 そうだね。ということは? 物理が苦手な文子 ということは,まずは一定よね。焦点距離はレンズによって決まるからね。このとき,を大きくすると,はどうなるのかっていうことよね。 物理が得意な秀樹 そういうことだよ。 物理が苦手な文子 こう考えるといいかな? 物理が苦手な文子 つまり,「レンズに近づいた」が答えね。 物理が得意な秀樹 その通りだ。答えは⑤だね。
