■電気力線の性質
ちなみに点電荷が同符号の場合の電気力線は，③の図になるね。
■同符号の場合の電気力線と異符号の場合の電気力線

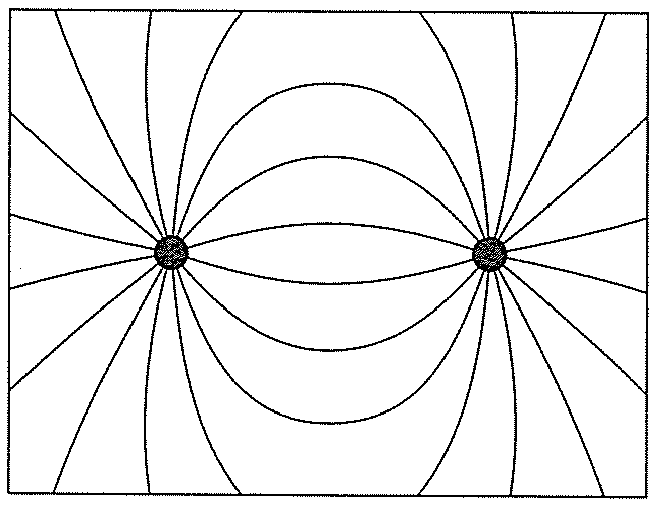

・異符号の電荷による電気力線

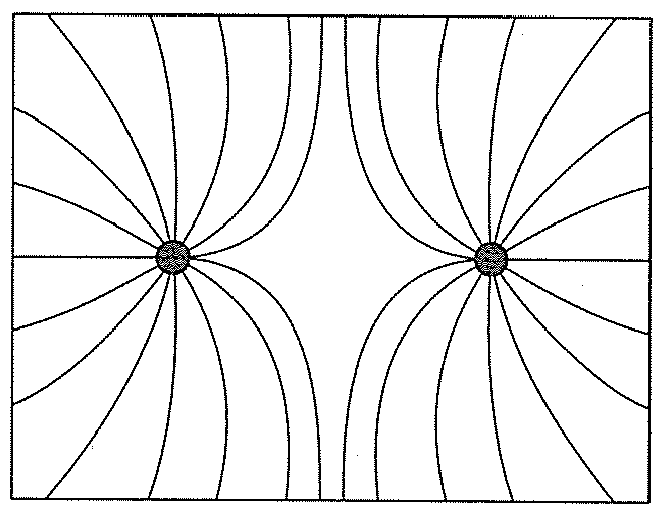

・同符号の電荷による電気力線
■異符号の場合の等電位面と同符号の場合の等電位面

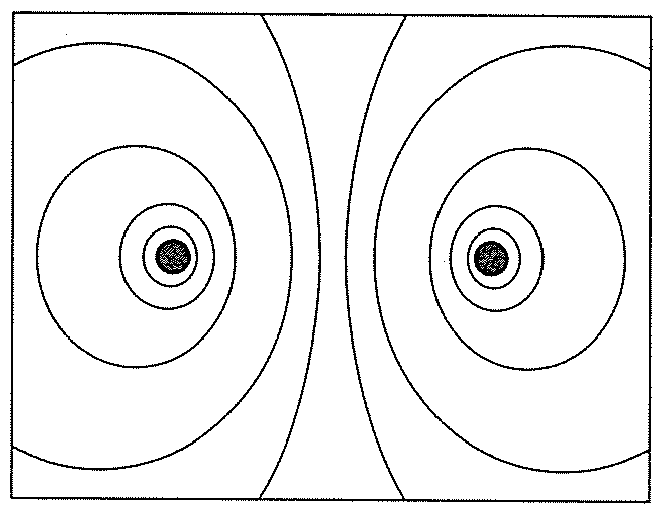

・異符号の電荷による等電位面（線）･･･線の間隔がちょっとびみょー

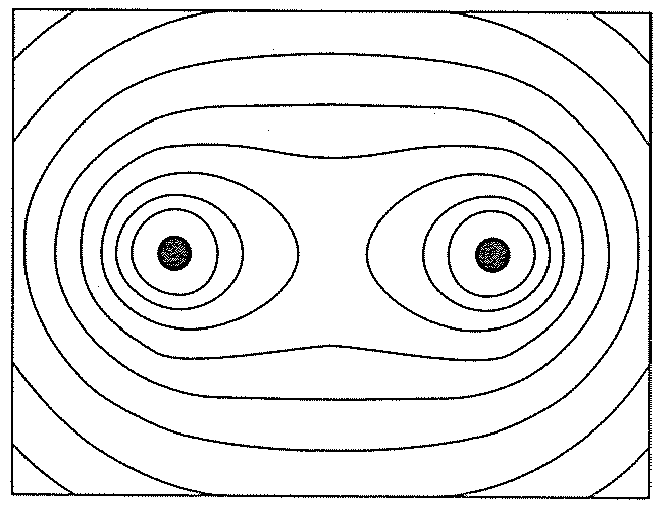

・同符号の電荷による等電位面（線）

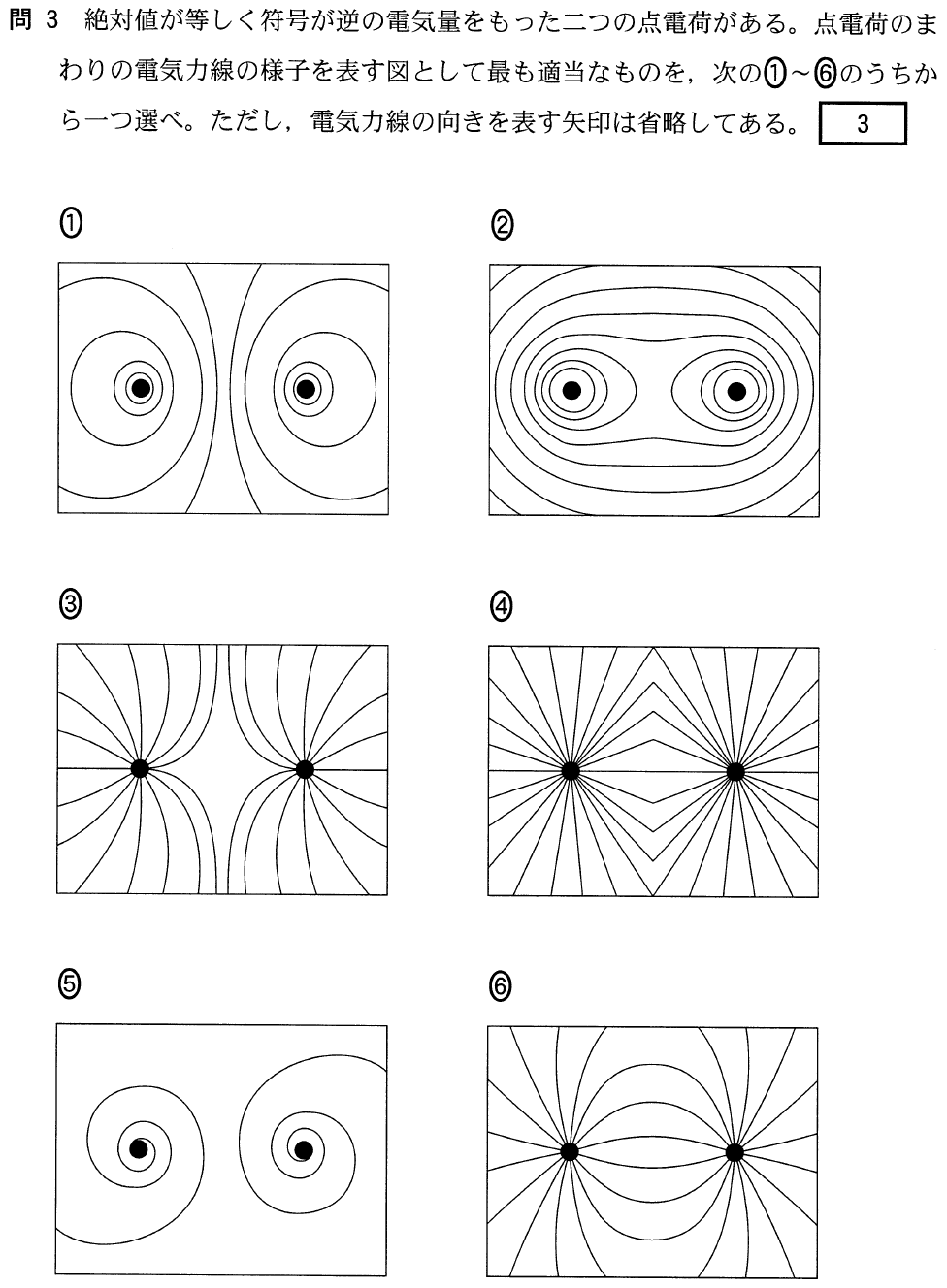

センター2017物理第１問 問３「電気力線と等電位面」
センター試験の問題で「物理」を学ぼう！物理が苦手な文子
ここに上がっている図のいくつかは見たことがあるけど，何の図だったかは覚えていないけど。
物理が得意な秀樹
物理の教科書には必ず載っている図だよね。この図の中には今から求める「電気力線」の図，電気力線とよくセットになっている「等電位面（線）」の図，さらに全く関係ない図があるんだ。
物理が苦手な文子
⑤の図は見たことがない気がする。
物理が得意な秀樹
そうだね。少なくとも電気力線の図ではないよね。まず電気力線の性質をまとめておくよ。
物理が苦手な文子
この問題は「符号が逆の電気量をもった二つの点電荷」となっているので，片方から出て片方に入る図を選べばいいのね。つまり④か⑥かな？
物理が得意な秀樹
そうだね。
物理が苦手な文子
あとは，電気力線は折れ曲がったりしないということなので，④ではないですね。ということは，答えは⑥ですね。
物理が得意な秀樹
その通り！正解は⑥だ。
物理が苦手な文子
他の図は何を表しているの？
物理が得意な秀樹
一応①と②は等電位面（線）の図なんだけど，①に関してはちょっと線の間隔がびみょーな感じなんだよね。でもまぁ，形だけで考えると，①が異符号の電荷による等電位面（線）で，②が同符号の電荷による等電位面（線）だね。
物理が得意な秀樹
教科書に載っている図の方が正確なので，ちゃんと教科書で確認しておいた方がいいよ。
物理が苦手な文子
あとで教科書を見ておくわ。
