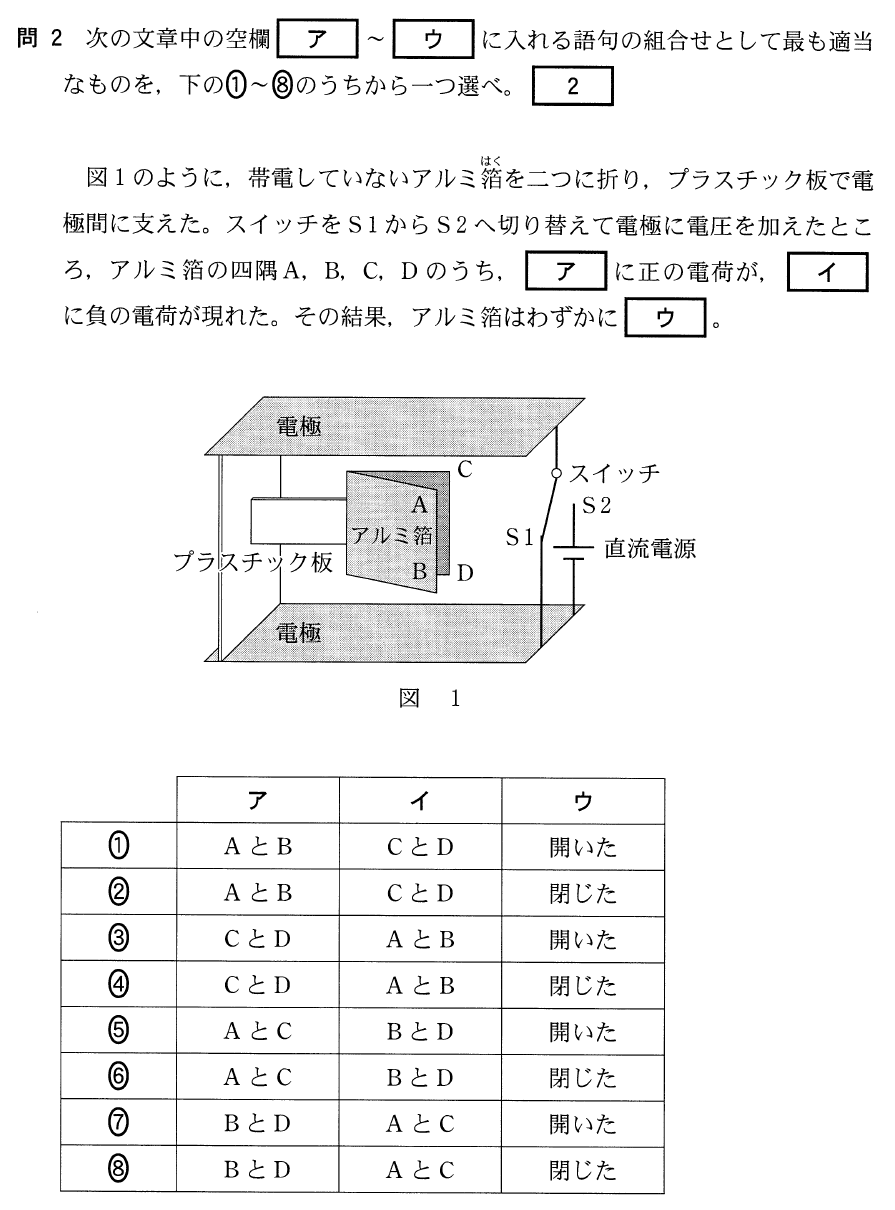

センター2016物理追試第1問 問2「電場と静電誘導」

1t-2

物理が苦手な文子
こんな実験装置、見たことないわ。

物理が得意な秀樹
僕も初めて見たよ。でもまぁやってみよう。スイッチをS2へ切り替えるとどうなるかな。

物理が苦手な文子
2つの電極をプラスチック板で支えているだけだから、回路にはなっていないのよね。ということは、電流が流れるわけではないわね。

物理が得意な秀樹
最初一瞬だけ電子が移動するけど、そのあとは電流は流れないね。大きなコンデンサーみたいなものだね。

物理が苦手な文子

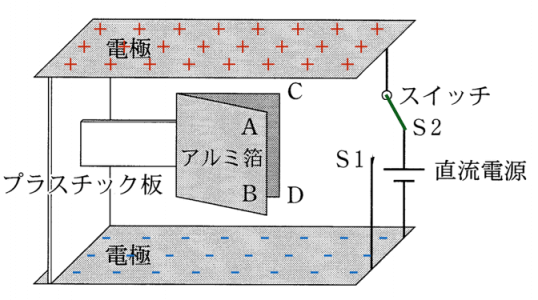

そうか、コンデンサーね。ということは、直流電源の正極がつながっている上面の電極には+の電荷がが、負極がつながっている仮面の電極には-の電荷がたまるということね。

1t-2-3

物理が得意な秀樹
そうだね。そうすると、中央にあるアルミ箔の電荷はどうなるかな?

物理が苦手な文子

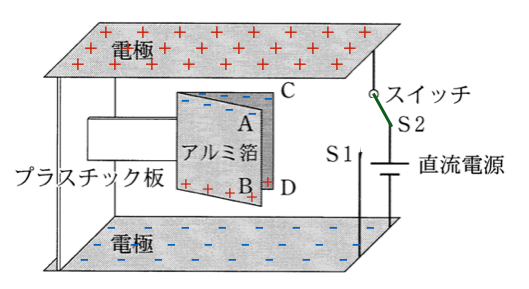

これは簡単ね。上面が正に帯電しているから、アルミ箔の上面AとCは負に帯電して、アルミ箔の下面BとDは正に帯電するわね。

1t-2-1

物理が得意な秀樹
そうだね。その結果、閉じるのかな?開くのかな?

物理が苦手な文子
AとCはマイナス、BとDはプラスなので、お互いに反発して開くんじゃない?

物理が得意な秀樹
その通り!答えは⑦だ。ついでに電場を用いた考え方も見てみよう。

物理が苦手な文子
電場を用いた考え方?

物理が得意な秀樹
そんなに難しくないよ。電場って、プラスからマイナスに向かうんだ。

物理が苦手な文子
それは知ってるわ。

物理が得意な秀樹

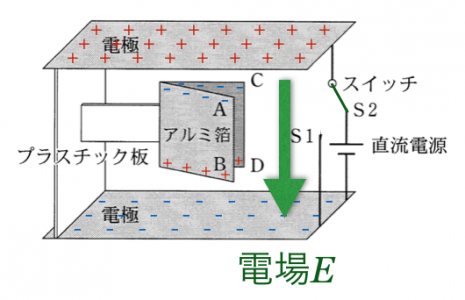

ということは、電極間には上から下に向かう電場ができるね。

1t-2-2

物理が苦手な文子
そうね。

物理が得意な秀樹
するとアルミ箔中の自由電子は、電場から力を受けるんだ。どっち向きか分かる?

物理が苦手な文子
電場の中では、正の電荷は電場の向きに力を受けて、負の電荷は逆向きに力を受けるんじゃなかったっけ?

物理が得意な秀樹
その通り!ということは電場は下向きだから、自由電子は上向きの力を受けるっていうことだね。その結果、アルミ箔の上側は負に、下側は正に帯電するっていうことだ。

物理が苦手な文子
そういう風にも考えることができるっていうことね。

物理が得意な秀樹
ぜひこの考え方をマスターしてね。
