![2tB-1](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-1.png)
![2tB-2](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-2.png)

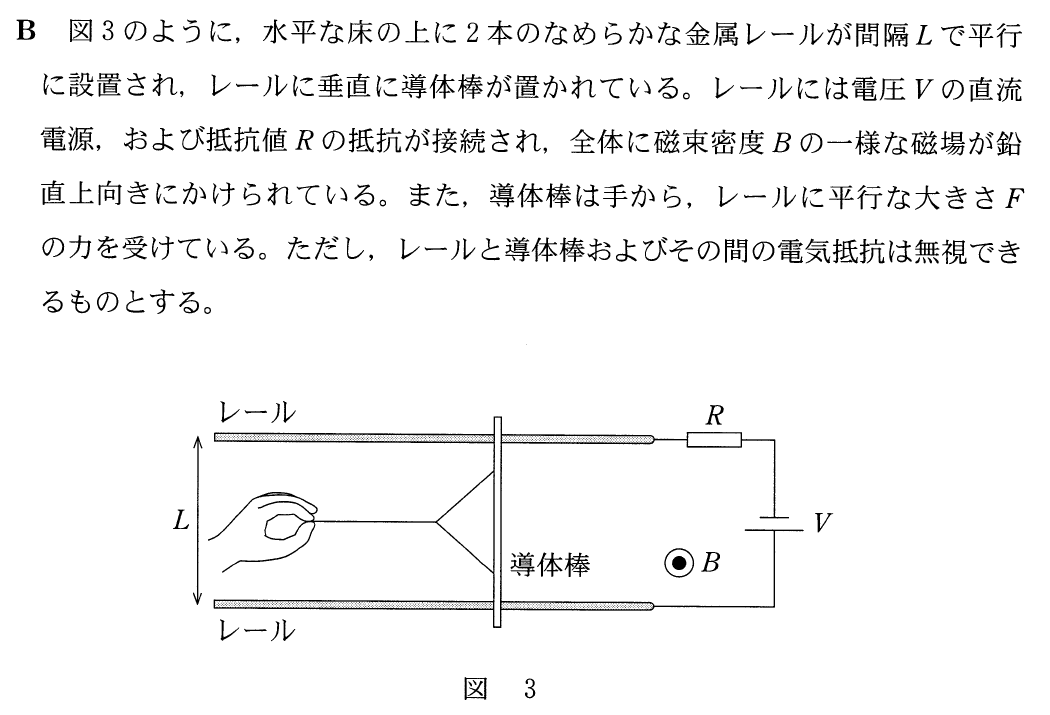

そうだね。図としてはよく見る感じだけど、電源が付いていて、さらに力を加えて導体棒を動かす、と両方あるのは、少し珍しいかもね。でもやることは一緒だね。

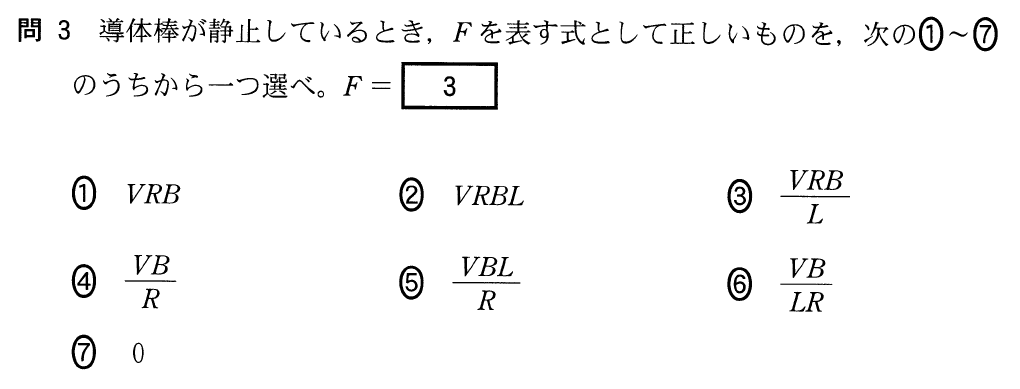

そうなのね。じゃあまずは、導体棒が静止しているから力のつりあいの式かな?図の左右方向だけでいいわよね。
導体棒にはたらく力の矢印を描くと、手が引く力
![Rendered by QuickLaTeX.com F](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-de0d28ad53fd6472b907cb24a6df17c7_l3.png)
が左向き、それから、右向きは・・・何だろう?
![2tB-5](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-5.png)
そうか、フレミング左手の法則で向きを求めるやつね。
左手の中指が電流の向きだから図の上向き、人差し指が磁場の向きで紙面に垂直で裏から表の向き、すると親指は・・・ちゃんと右になった!
![2tB-8](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-8.png)
良かった!というわけで、左右方向の力はこの2つだけなので、力のつりあいの式だね。
手で引く左向きの力は
![Rendered by QuickLaTeX.com F](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-de0d28ad53fd6472b907cb24a6df17c7_l3.png)
でいいわね。右向きの力は確か
![Rendered by QuickLaTeX.com F=IBl](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-eda864727ff8644051cfa60f595bdc34_l3.png)
だったかな。
ちゃんと覚えていたね。その中で、
![Rendered by QuickLaTeX.com I](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-dfa53d3829501a24163e1a9c0d73e443_l3.png)
は次の問題で出てくるから、この段階では
![Rendered by QuickLaTeX.com I_0](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-6d5288ce97f5a434052d80dff922566c_l3.png)
としておこう。
![Rendered by QuickLaTeX.com l](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-c347585a35bb38815296cfb0bdbf28aa_l3.png)
は
![Rendered by QuickLaTeX.com L](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-9822277c21cdfb0ca6265ecd7712c99c_l3.png)
ね。それと、
![Rendered by QuickLaTeX.com I_0](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-6d5288ce97f5a434052d80dff922566c_l3.png)
は与えられていないので、何とかしなきゃダメだね。
![2tB-7](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-7.png)
![2tB-6](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-6.png)
![Rendered by QuickLaTeX.com $$V=RI_0$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-0cc8ebd9a0086bb651a2c6e79fb6f38d_l3.png)
![Rendered by QuickLaTeX.com $$I_0=\frac{V}{R}$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-4975ea765b63b5a11b006e601a456885_l3.png)
![Rendered by QuickLaTeX.com $$I_0BL-F=0$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-89c7298e9e2d32ccdbb0daed3a326ee8_l3.png)
![Rendered by QuickLaTeX.com \begin{eqnarray*}F&=&I_0BL\\&=&\frac{V}{R}\times BL\\&=&\frac{VBL}{R}\end{eqnarray*}](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-1bbbdd181ebe03c59908eaa824270ee0_l3.png)
![2tB-3](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-3.png)
導体棒が動いている場合って、もう電流は問3の
![Rendered by QuickLaTeX.com \frac{V}{R}](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-72522f9d07e7343b1c3b8e2c6d7abd2e_l3.png)
ではないのね?
![2tB-13](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-13.png)
選択肢に無いもんね。磁場の中で導体棒が動くとどうなるか覚えてる?
あ~そういえば、聞いた覚えがある。導体棒が電池になるんだっけ?
確か、
![Rendered by QuickLaTeX.com V=vBl](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-c86715c186e3ca3a3822ad34446533fb_l3.png)
だったかな。すべての選択肢に
![Rendered by QuickLaTeX.com vBl](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-12e327bcbe4719c1ce589bd96cdef647_l3.png)
が入ってるもんね。
向きの求め方はいくつか方法があるんだけど、今はレンツの法則を使おうかな。導体棒と電源を含めた1巻きコイルだと考えると、導体棒が左に動くことで、このコイルを貫く磁束が増えるよね。
![2tB-14](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-14.png)
コイルの面積が増えるから、磁束が増えるっていうことね。
磁束の向きは紙面に垂直で裏から表なので、その増加を妨げる向き、つまり紙面に垂直で表から裏の向きに磁束ができるように、コイルに電流を流そうと起電力が生じるんだ。
向きは右ねじの法則に従うから分かるんだ。この図で言うと右回りに電流が流れるように導体棒に起電力が生じるから、上が正極になるような電池だね。
![2tB-10](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-10.png)
ということは、右にある電源と同じ向きね。電源の直列接続と考えて良いのね。
今後の応用を考えると、キルヒホッフの第2法則を使いたいところだけど、この問題では電源の直列接続で大丈夫だ。
![2tB-11](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-11.png)
起電力が
![Rendered by QuickLaTeX.com V+vBL](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-c135179f2fc2d26b0117cc641e437320_l3.png)
で、抵抗が
![Rendered by QuickLaTeX.com R](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-24df37163aaf6bb2c12279eb622eeca6_l3.png)
なので、オームの法則から
![Rendered by QuickLaTeX.com $$V+vBL=RI$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-de8d04866159a391b67ab1d7b15d48a0_l3.png)
![Rendered by QuickLaTeX.com $$\therefore I=\frac{V+vBL}{R}$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-9299556bda28ed680a27e992897780e5_l3.png)
![2tB-4](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-4.png)
電力の式って
![Rendered by QuickLaTeX.com P=IV](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-34f7a81bdc8a1d22a8e99944c43385b4_l3.png)
よね。
そうだね。でも気をつけなきゃダメなのは、この式は抵抗を流れる電流
![Rendered by QuickLaTeX.com I](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-dfa53d3829501a24163e1a9c0d73e443_l3.png)
と抵抗にかかる電圧
![Rendered by QuickLaTeX.com V](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-c49fe0112c1ff37d2e954d0cf52d42d1_l3.png)
を使うことなんだ。この問題の
![Rendered by QuickLaTeX.com V](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-c49fe0112c1ff37d2e954d0cf52d42d1_l3.png)
は抵抗にかかる電圧じゃないから、気をつけてね。
![2tB-13](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-13.png)
![Rendered by QuickLaTeX.com \begin{eqnarray*}P&=&IV\\&=&RI^2\\&=&\frac{V^2}{R}\end{eqnarray*}](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-8e75962baacac07f09d8367e115e4eea_l3.png)
そうだね。まぁいろいろあるけど、すべてオームの法則
![Rendered by QuickLaTeX.com V=RI](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-dc8c923cd35cf675660620e9aa0c2661_l3.png)
で変形しているだけだから、1つ覚えていれば変形は簡単だよね。じゃあ、今使えるのはどの式かな?
抵抗を流れる電流は
![Rendered by QuickLaTeX.com I](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-dfa53d3829501a24163e1a9c0d73e443_l3.png)
なので、
![Rendered by QuickLaTeX.com P=RI^2](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-5ab53ab44750922d3c7b8cfc049af2d5_l3.png)
が使えるわよね。あと選択肢を見ると、
![Rendered by QuickLaTeX.com R](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-24df37163aaf6bb2c12279eb622eeca6_l3.png)
が使われていないので、問4の答えを変形して、
![Rendered by QuickLaTeX.com $$R=\frac{V+vBL}{I}$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-5c995ebfc86a35ccf9ed28e0e4cfaf25_l3.png)
![Rendered by QuickLaTeX.com \begin{eqnarray*}P&=&RI^2\\&=&\frac{V+vBL}{I}\times I^2\\&=&IV+vIBL\end{eqnarray*}](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-e3f6c122cc9c2a1a9f548257901d904c_l3.png)
いいところまで来たね。後は、等速なので、左右方向にはたらく力がつりあってるんだよね。
![2tB-9](https://www.rikagasuki.com/wp-content/uploads/2016/07/2tB-9.png)
そういうことか。等速ということは、加速していないんだから力がつりあってるんだったわね。
![Rendered by QuickLaTeX.com $$F-IBL=0$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-986b0d521f69b6f1bb9c31475abbc37e_l3.png)
![Rendered by QuickLaTeX.com $$IBL=F$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-0ad87539a93d634a53bf30940b1654a4_l3.png)
![Rendered by QuickLaTeX.com $$P=IV+v\times F$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-ea54e9537ac4607d33bd8387306429d7_l3.png)
![Rendered by QuickLaTeX.com $$\therefore P=IV+Fv$$](https://www.rikagasuki.com/wp-content/ql-cache/quicklatex.com-c6d23981a2944680a817040d12b3658a_l3.png)
正解!答えは④だね。あらためて答えを見ると、抵抗で消費される電力は、電源で作り出した電力と、手のした仕事率の和になっているね。
